Когда требуется внешний тормозной резистор

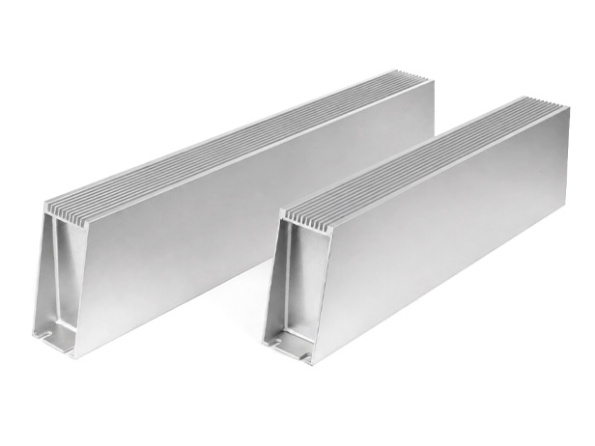

На нашем сайте представлены тормозные резисторы в алюминиевом корпусе мощностью от 60 Вт до 2 кВт и сопротивлением от 10 до 1000 Ом. Широкий диапазон характеристик позволяет подобрать оптимальное решение для серводрайверов и частотных преобразователей различной мощности. Использование правильно выбранного резистора предотвращает срабатывание защиты по перенапряжению, повышает надежность оборудования и обеспечивает стабильную работу даже при интенсивных режимах торможения.

Тормозной резистор необходим, когда электродвигатель начинает возвращать энергию в систему управления. Это происходит при интенсивном замедлении, остановке механизмов с большой инерцией или под действием внешней нагрузки, переводящей двигатель в генераторный режим. Возвращаемая энергия накапливается в конденсаторах шины постоянного тока, вызывая рост напряжения. При достижении порогового значения тормозной ключ подключает резистор, который преобразует избыточную электрическую энергию в тепло и безопасно рассеивает ее.

Большинство современных серводрайверов оснащены встроенным тормозным резистором. Однако при высокой энергии рекуперации – например, при частых циклах разгона и торможения, работе с тяжелыми грузами или механизмами с большой инерцией – его мощности может оказаться недостаточно. В этом случае требуется подключение внешнего резистора.

Ассортимент Purelogic R&D охватывает практически все востребованные мощности – от компактной серии TRX100 (100 Вт) до серии TRXB00 (2 кВт). Также доступны исполнения на 200, 400, 600, 800, 1000 и 1500 Вт. Каждая серия выпускается в нескольких вариантах сопротивления, что позволяет подобрать резистор практически для любой системы электропривода.

Для упрощения выбора на странице каталога Purelogic R&D размещена методика расчета. В ней приведены формулы для определения энергии рекуперации и требуемой мощности рассеивания, а также разобран практический пример подбора тормозного резистора для сервосистемы с учетом массы нагрузки, скорости и режима торможения.

На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
