Наборы перемещений на профильных направляющих
Специалисты Purelogic R&D разработали и скомплектовали наборы механики для сборки линейных осей станков с ЧПУ, координатных столов и другого оборудования с линейным перемещением. При формировании комплектов были подобраны совместимые по типоразмерам и посадочным размерам компоненты, что избавляет от необходимости самостоятельно рассчитывать и подбирать механическую часть оси.
Состав стандартного набора

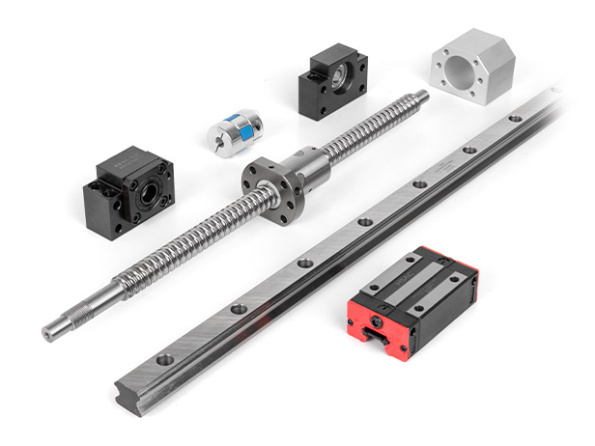

Каждый набор поставляется в виде готового комплекта для сборки линейной оси. В его состав входят 2 профильные рельсовые направляющие, 4 линейные каретки, обработанная под установку опор шарико-винтовая передача с гайкой, держатель гайки ШВП, комплект фиксирующей и поддерживающей опор винта, а также соединительная муфта для подключения двигателя.
1. Линейные направляющие и каретки:
-
HSAC GHR15 – компактная серия для легких и средних нагрузок (оптимальна для осей Z, компактных станков и 3D-принтеров);
-
HSAC GHR20 – стандартная серия с повышенной жесткостью и грузоподъемностью (применяется для нагруженных осей порталов фрезерных и лазерных станков).
2. Тип передачи:
-
ШВП PL1204 (диаметр винта 12 мм, шаг резьбы 4 мм) – обеспечивает высокую точность позиционирования и меньший момент инерции;
-
ШВП PL1605 (диаметр винта 16 мм, шаг резьбы 5 мм) – обладает большей жесткостью на прогиб и позволяет развивать более высокие линейные скорости при тех же оборотах двигателя.
3. Опоры приводного винта (ШВП). Для фиксации и стабилизации вращения винтов ШВП используются стандартные подшипниковые узлы в различных комбинациях (фиксирующая опора + поддерживающая опора):
-
BF12 / BK12 и FF12 / FK12 – для винтов диаметром 16 мм (серия 12 мм по посадочному месту подшипника);
-
BF6 / EK8 и FF6 / FK8 – для винтов диаметром 12 мм (компактные серии опор).
4. Размерный ряд (длина направляющих):
-
малые длины: 300 мм, 400 мм, 450 мм, 500 мм;
-
средние длины: 550 мм, 650 мм, 750 мм, 850 мм;
-
длинные оси: 1000 мм.
Область применения
Наборы механики предназначены для изготовления и модернизации станков с ЧПУ, построения портальных координатных систем, линейных модулей и координатных столов. Они могут использоваться в фрезерном, лазерном и другом технологическом оборудовании, а также в автоматизированных производственных линиях, испытательных стендах и различных системах линейного перемещения.
На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
ШВП PL1204-1-200, муфта соединительная BF-2025-6-6.35, держатель гайки ШВП BSH1204, опора ШВП FF6, опора ШВП FK8, рельсовая направляющая HSAC GHR15 (2 шт. по 300 мм), модуль опорный HSAC GHH15CA (4 шт.)
ШВП PL1204-1-300, муфта соединительная BF-2025-6-6.35, держатель гайки ШВП BSH1204, опора ШВП BF6, опора ШВП EK8, рельсовая направляющая HSAC GHR15 (2 шт. по 400 мм), модуль опорный HSAC GHH15CA (4 шт.)
ШВП PL1204-1-450, муфта соединительная BF-2025-6-6.35, держатель гайки ШВП BSH1204, опора ШВП BF6, опора ШВП EK8, рельсовая направляющая HSAC GHR15 (2 шт. по 550 мм), модуль опорный HSAC GHH15CA (4 шт.)
ШВП PL1605-1-500, муфта соединительная BF-25-8-10, держатель гайки ШВП BSH1605/1610, опора ШВП FF12, опора ШВП FK12, рельсовая направляющая HSAC GHR20 (2 шт. по 650 мм), модуль опорный HSAC GHH20CA (4 шт.)
ШВП PL1605-1-850, муфта соединительная BF-25-8-10, держатель гайки ШВП BSH1605/1610, опора ШВП BF12, опора ШВП BK12, рельсовая направляющая HSAC GHR20 (2 шт. по 1000 мм), модуль опорный HSAC GHH20CA (4 шт.)
