Электроника для цепей питания

Цепи питания в системах ЧПУ и автоматизации – это совокупность компонентов, которые подготавливают электрическую энергию к подаче на оборудование. Каждый из этих компонентов выполняет отдельную функцию – подавление сетевых помех, преобразование переменного тока в постоянный, сглаживание пульсаций и т. д. Компания Purelogic R&D разрабатывает модули, которые позволяют строить современные устойчивые цепи питания. В линейке представлены решения для защиты, фильтрации, преобразования и стабилизации, а также устройства плавного пуска, регуляторы мощности и панели управления. Их можно использовать как отдельные элементы или как комплексную систему для стоек управления станками с ЧПУ или для шкафов управления промышленным оборудованием.

Защита цепей
Серия блоков предохранителей PLP-8F предназначена для распределения питания по нескольким каналам с защитой от перегрузок и коротких замыканий. Все варианты рассчитаны на ток до 6А на канал и допускают монтаж на DIN-рейку или плоскость.

• PLP-8F - универсальный блок для работы в цепях переменного (15...250VAC) и постоянного (12...150VDC) напряжения. Оснащен индикацией срабатывания и выходом аварии канала.

• PLP-8F-AC - рассчитан только на работу в цепях переменного напряжения 15...250VAC, без выхода аварии.

• PLP-8F-DC - для низковольтных цепей постоянного напряжения 5...24VDC, без выхода аварии.

• PLZ022 - сетевой фильтр для защиты устройств от кондуктивных помех в сети 230В. Оснащен LC-фильтром, рассчитан на ток 5А, есть защита от перегрузки.

Преобразование и стабилизация питания

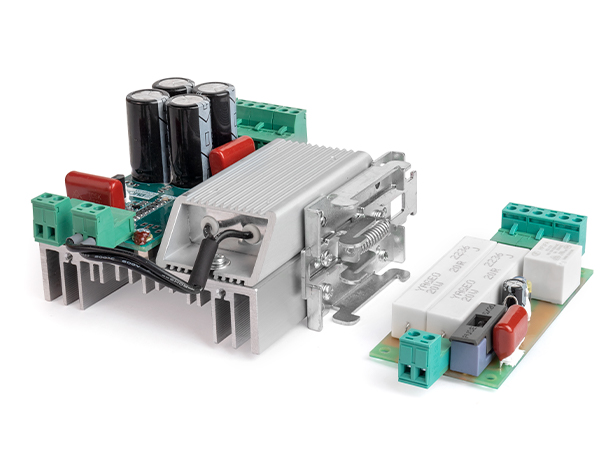

Силовые блоки питания собираются из модулей, обеспечивающих выпрямление, стабилизацию, защиту и плавный пуск. Для этих целей мы разработали следующие устройства:

• PLZ023 - двухканальный выпрямитель-стабилизатор. Первый канал – нестабилизированный (до 80/120В, до 10А), применяется для питания мощных нагрузок, таких как драйверы шаговых или серводвигателей. Второй канал – стабилизированный (5/9/12В, до 2А), предназначен для контроллеров, датчиков и логических схем.

• PLZ006-G2 - двухканальный модуль более высокого класса. Объединяет низковольтный выход (5/12В, до 2А) для управляющей электроники и силовой выход (12...70В, до 10А) для драйверов. В конструкции предусмотрены плавный пуск и комплексная защита от перегрузки.

• PLZ024 - небольшой стабилизатор для питания логики или датчиков с выходом 9 или 12В, до 2А.

• PLZ011 - выпрямитель (50В, 5А) с диодами с малым падением напряжения.

• PLZ007-G2 - устройство плавного пуска (220В, 10А) для подавления пусковых токов в системах с импульсными блоками питания и трансформаторами.

Подавление помех и фильтрация
Блоки конденсаторов предназначены для уменьшения пульсаций напряжения на выходе выпрямителей и блоков питания. Используются в качестве центральной точки при разводке питания «звездой» в стойках ЧПУ.

• PLZ031-50 - напряжение до 50В, ёмкость 22000мкФ;

• PLZ031-100 -100В, 10000мкФ;

• PLZ031-150 -150В, 4700мкФ.

Защита от обратной ЭДС
При торможении шагового двигателя в обмотках возникает обратная ЭДС, которая может повредить драйвер или источник питания. Для снятия этого выброса служат дамперы:

• PLZ005-G2 рассчитан на напряжение 10...80VDC, ток до 15А и подключение до четырех драйверов;

• PLZ005-G3 работает в диапазоне 15...130VDC, ток 8...10А, также позволяет подключать до четырех нагрузок и дополнительно внешний резистор.

Дополнительные модули

• PLZ025 регулятор мощности до 2кВт (220В) для резистивных и реактивных нагрузок. Управление: 0...10В, RS-485, функция плавного пуска, совместим с панелью PLP-D1;

• PLP-D1 панель управления с ЖК-индикатором 16x2, кнопками и светодиодами, для настройки модулей питания.
