Фильтры электромагнитных помех в промышленной автоматизации

Фильтры подавления ЭМП (EMI filters – Electromagnetic Interference filters) устраняют нежелательные помехи и шумы, которые негативно влияют на стабильность работы оборудования и могут вывести из строя отдельные электронные устройства.

Электромагнитные помехи распространяются как по проводам (кондуктивные помехи), так и через окружающее пространство (излучаемые помехи). Кондуктивные помехи можно разделить на две категории: синфазные (common-mode), когда помехи воздействуют на оба провода одинаково, и дифференциальные (differential-mode), когда помехи воздействуют на два провода с разными уровнями напряжения. Излучаемые помехи возникают из-за неэкранированных проводников, излучающих электромагнитные волны. Эти различия в природе помех определяют способы их подавления с помощью соответствующих фильтров.

Фильтр монтируют в электрические цепи, у источников электромагнитных помех или перед приёмниками помех (рецепторами). ЭМИ-фильтры широко применяются в системах автоматизации производства, в станках с ЧПУ, 3D принтерах, медицинском и лабораторном оборудовании. Конструктивно фильтры подавления ЭМП состоят из катушек индуктивности (дросселей) и конденсаторов, объединённых в мостовую конструкцию в металлическом или пластиковом корпусе.

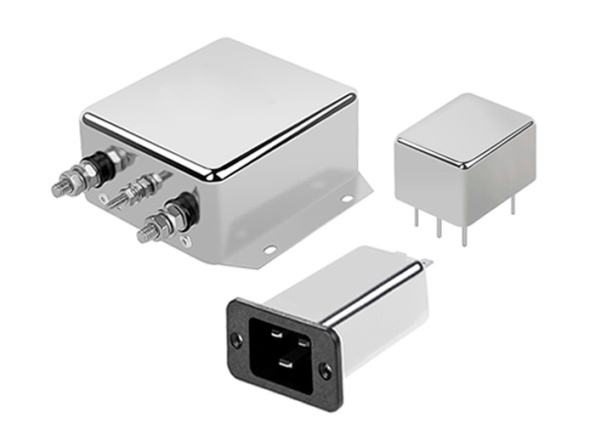

В нашем интернет-магазине представлены основные категории фильтров электромагнитных помех, которые различаются по типам подключения, фазности и схемам фильтрации. Среди новинок:

1. Фильтры с разъемом IEC (серия PL-A11) – предназначены для однофазных систем с током от 1 до 16А, с возможностью подключения через разъем IEC. Эти фильтры обеспечивают подавление общих помех в диапазоне частот 150кГц...30МГц и подходят для широкого спектра применения, включая медицинское оборудование.

2. Трехфазные трехпроводные фильтры (серии PL-A331 и PL-C332) – рассчитаны на высокие токи (до 2000А), применяются в промышленных трехфазных системах и эффективно подавляют помехи как общего, так и дифференциального режима. Они оптимальны для использования в ограниченном пространстве благодаря компактному размеру, а версии серии PL-C332 обладают улучшенной фильтрацией дифференциальных помех, что особенно важно для мощного промышленного оборудования.

3. Однофазные фильтры переменного тока (серии PL-A41/B41 и PL-B42/C42) – это универсальные фильтры с диапазоном рабочих токов от 0.5 до 300А, поддерживающие различные варианты подключения. Двухступенчатая конструкция серии PL-C42 обеспечивает фильтрацию и общего, и дифференциального режимов.

4. Фильтры для инверторов (серия PL-M633) – разработаны специально для защиты оборудования вблизи мощных инверторов, которые создают сильные помехи. Эти фильтры отличаются трехступенчатой фильтрацией и могут работать с высокими токами (до 2000А), обеспечивая стабильную работу подключенных устройств и снижая уровень электромагнитных помех в сети.

5. Фильтры для печатных плат (серия PL-A91) – компактные фильтры с номинальным током от 0.5 до 6А, предназначенные для монтажа на печатные платы. Они обеспечивают простоту установки и высокую эффективность фильтрации, оптимальны для использования в небольших электронных устройствах.
