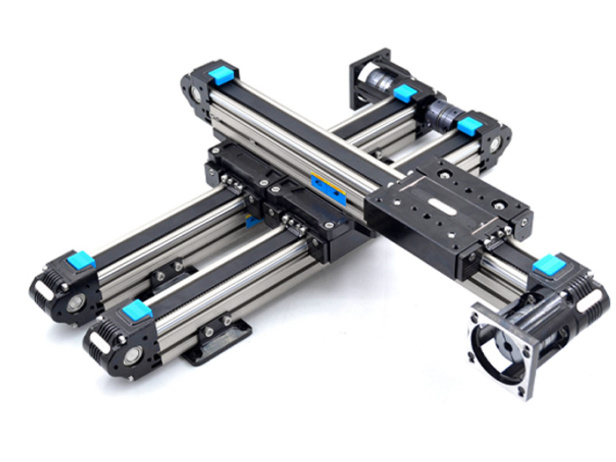

Линейные модули на ремне
Модули линейного перемещения – это готовые узлы, предназначенные для скоростного и точного перемещения объектов по прямой траектории. Они находят широкое применение в промышленных системах автоматизации: при построении станков с ЧПУ, конвейеров, координатных столов и др. Линейный модуль, являясь готовым решением, позволяет быстро организовать работу производственной линии. Для этого необходимо лишь укомплектовать модуль алюминиевым профилем подходящей длины, а также электродвигателем (шаговым, серво) с соответствующим фланцем.
Конструктивно линейный модуль представляет собой каретку с приводом на зубчато-ременной или шарико-винтовой передаче. Движение инициируется электродвигателем, а в качестве направляющей используется профиль из алюминия. Выбор привода зависит от технических требований проекта. Традиционно считается, что ременная зубчатая передача экономически выгоднее, особенно, когда нет высоких осевых нагрузок, при этом расстояния перемещения достаточно велики. Винтовой привод более требователен к обслуживанию, нуждается в смазке, но хорошо зарекомендовал себя, благодаря точности и высокой грузоподъемности. В нашем ассортименте представлены линейные модули обоих типов – на ремне и на ШВП.
Среди линейных модулей на ремне, представленных в нашем интернет-магазине, есть комплекты PLLM-51-2 и PLLM-52-2, которые поставляются с шаговым двигателем PL57H56-D8 и индуктивными датчиками PLL01. При желании данные линейные модули можно комплектовать любым электродвигателем с фланцем NEMA 23. Нагрузка на каретку при горизонтальной установке составляет 5кгс, а площадь ее поверхности – 115х85мм.
Принцип работы модулей: алюминиевый профиль (с Т-образными пазами) на обоих торцах оснащен шкивами, между которыми натянут ремень передачи. Один из шкивов участвует в работе натяжного устройства, а другой через специальный фланец и муфту соединен с двигателем. Концы ремня фиксируются на подвижной каретке. Каретка устанавливается на профиль и опирается на четыре ролика, которые перемещаются по пазам в профиле. Для закрепления груза на каретке предусмотрены резьбовые отверстия. Также модуль может быть оснащен различными концевыми датчиками.
Каталог готовых модулей линейного перемещения включает и другие серии. Например, линейные модули CCM (под двигатели с фланцем от 57мм до 86мм) и высокоскоростные модули серии FPLS (под двигатели с фланцем 86 мм). Максимальная длина хода – до 3000мм.
На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
