Втулки и модули скольжения для цилиндрических направляющих
Когда в конструкции механизма требуется движение вдоль прямолинейной траектории с минимальным трением – например, при перемещении платформы, рабочего узла или инструмента – часто применяются цилиндрические направляющие. Это гладкие полированные валы, по которым скользит подвижная часть. Чтобы такое перемещение было надежным, тихим и точным, используют специальные элементы скольжения – втулки, линейные подшипники и готовые модули, подобранные под диаметр вала и условия эксплуатации.
Равномерное скольжение реализуется благодаря сочетанию двух факторов: высокой точности обработки направляющих и особым материалам втулок, часто содержащим графит для работы без смазки. Они подходят для использования даже в сложных условиях: при загрязнении, в воде или в агрессивной среде, где обычные подшипники быстро выходят из строя.
В нашем каталоге представлены три типовые серии:

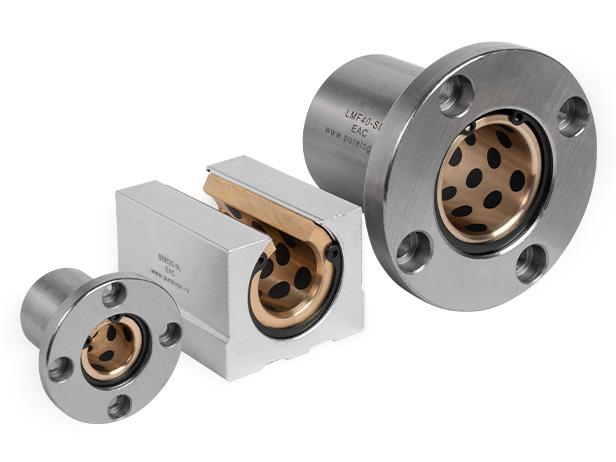

SBR-SL – модуль скольжения, предназначенный для установки на цилиндрические рельсы типа SBS. Такие рельсы представляют собой полированные валы, закрепленные на опорной базе. Сам модуль выполнен в виде компактного корпуса с отверстиями под винты, внутри которого уже установлена втулка скольжения из бронзографитового материала. Он просто ставится на рельсу и фиксируется, сразу обеспечивая готовую подвижную опору. Такая конструкция идеальна для портальных станков и любых систем, где требуется прочный и легко монтируемый узел перемещения.
LMF-SL – втулка скольжения, помещенная в цилиндрический корпус с круглым фланцем. Внутри находится втулка с самосмазывающимся слоем, который снижает трение при движении по полированному валу. Наружный фланец служит для крепления к плите, раме или другой неподвижной части механизма. Это удобное решение для тех случаев, когда требуется встроить направляющую втулку в собственную конструкцию оборудования. Корпус втулки принимает на себя радиальную нагрузку и позволяет закрепить ее на месте, сохраняя при этом плавность хода.
SF1-SN – фланцевая втулка без внешнего корпуса. Она изготавливается из износостойкого металла с графитовым наполнением и запрессовывается напрямую в посадочное отверстие детали. Фланец на торце втулки облегчает установку и препятствует ее смещению при нагрузке. Такие втулки особенно подходят для оборудования, где важно сэкономить пространство и минимизировать число компонентов. Благодаря прочности и устойчивости к загрязнению они надежно работают даже в тяжелых условиях, при радиальных и односторонних осевых нагрузках.
